Насос водяний ЗІЛ-130 (зі шківом) в сб.

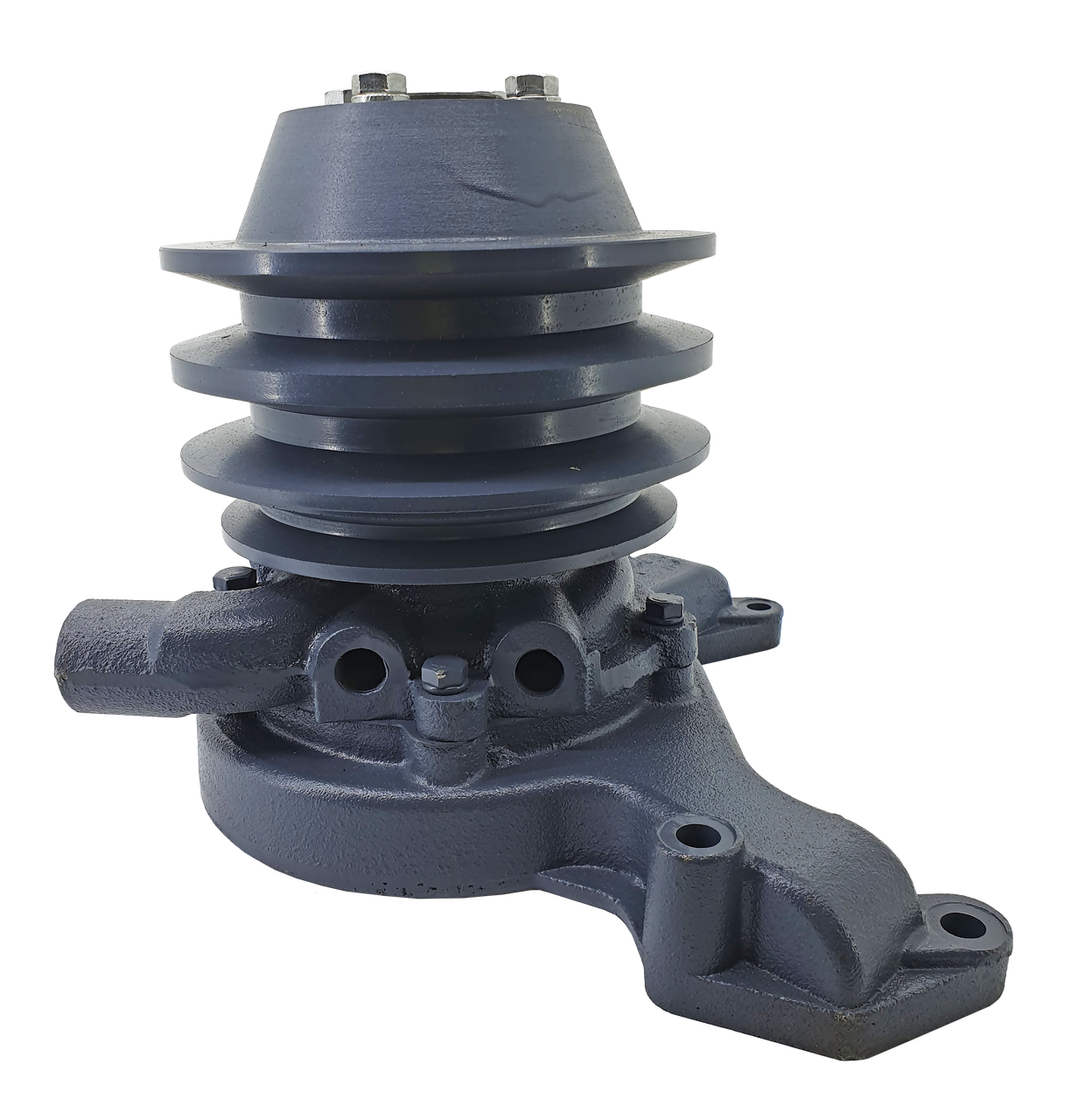

Насос водяний ЗІЛ-130 (зі шківом) 130-1307010 + шків

В системі охолодження автомобіля ЗІЛ-130 для забезпечення циркуляції рідини встановлюється водяний насос 130-1307010-Б4відцентрового типу, який розташований в передній частині блока циліндрів. Шків коленвала двигуна двома ременями з'єднується зі шківом приводу насоса і вентилятора, а третій ремінь приводить в дію компресор.

Насос складається з корпусу, в якому знаходиться крильчатка і корпуси підшипників, з'єднання яких герметизировано прокладкою. Вал насоса обертається в двох підшипниках, обладнаних сальниками, які запобігають витік масла з порожнини. Передній підшипник зафіксований затятим кільцем, а задній дистанційною втулкою утримується від осьового переміщення. Крильчатка з допомогою металевої маточини кріпиться на задньому кінці валика. При обертанні крильчатки робоча рідина з підвідного патрубка надходить до її центру, захоплюється лопатями і під дією відцентрових сил відкидається до стінок корпусу і далі через припливи надходить у сорочку охолодження двигуна автомобіля.
